VSYNC

在了解 VSYNC 前，需要先了解 FPS 和螢幕更新率是什麼。

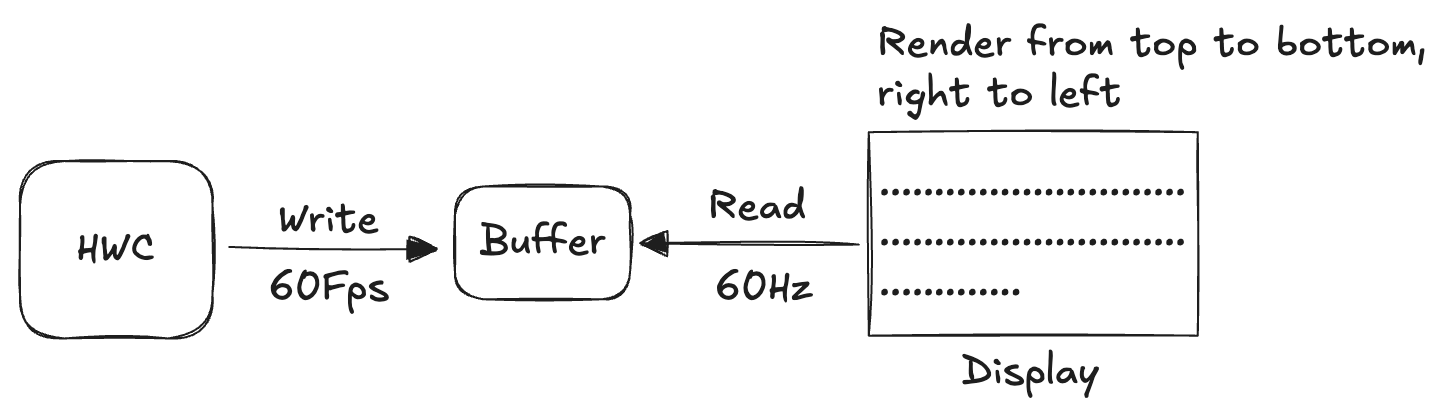

• Frame rate (fps): 軟體每秒產生多少幀的圖像。
• Refresh rate (Hz): 螢幕每秒更新幀數，代表螢幕每秒更新多少幀。

也就是說，如果 Frame rate 是 60fps，代表軟體每秒產生 60 個 frame；如果 Refresh rate 是 60Hz，代表螢幕每秒將 60 個 frame 畫到螢幕上。

螢幕更新補充: 螢幕的更新和 terminal 的 console 很像，或是 C 的 printf 很像，都是一行一行印出來。實際上，螢幕的更新也是一行一行印出來，從上到下左到右，只是因為更新速度非常快，所以看起來像是同時更新的。

Jank and Tearing

當 FPS 和螢幕更新率一樣時，不會有任何問題，但當 FPS 和螢幕更新率不一樣時，就會出現不同問題。

• Jank: 當 Frame rate < Refresh rate 時，螢幕每秒更新超過軟體能產生的 frame，導致有些 frame 被更新兩次，看起來卡卡的。
• Tearing: 當 Frame rate > Refresh rate 時，軟體能產生的 frame 速度快於螢幕更新速度，導致螢幕在更新時，軟體正在準備新的 frame，導致螢幕上半部是前一幀的影像、下半部是後一幀的影像。

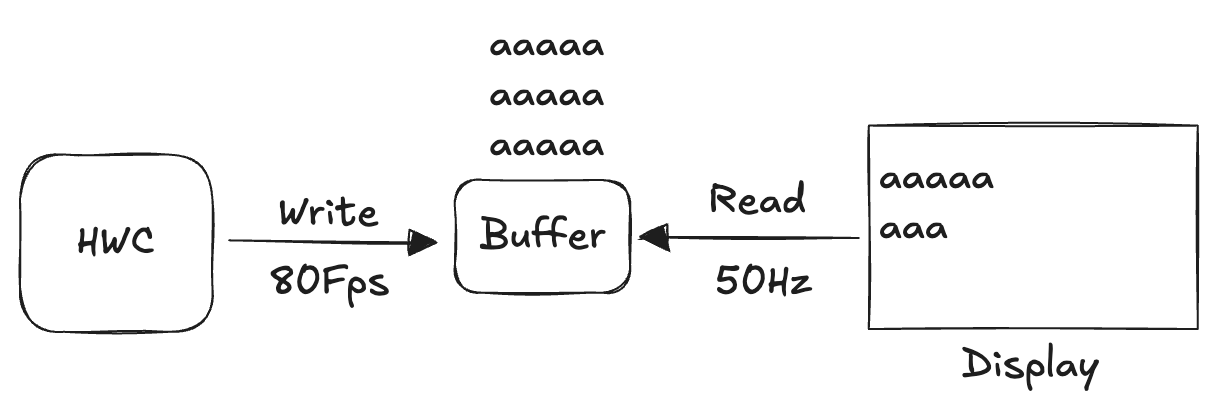

在螢幕更新時，軟體正在更新第一幀，也就是 aaaaa...

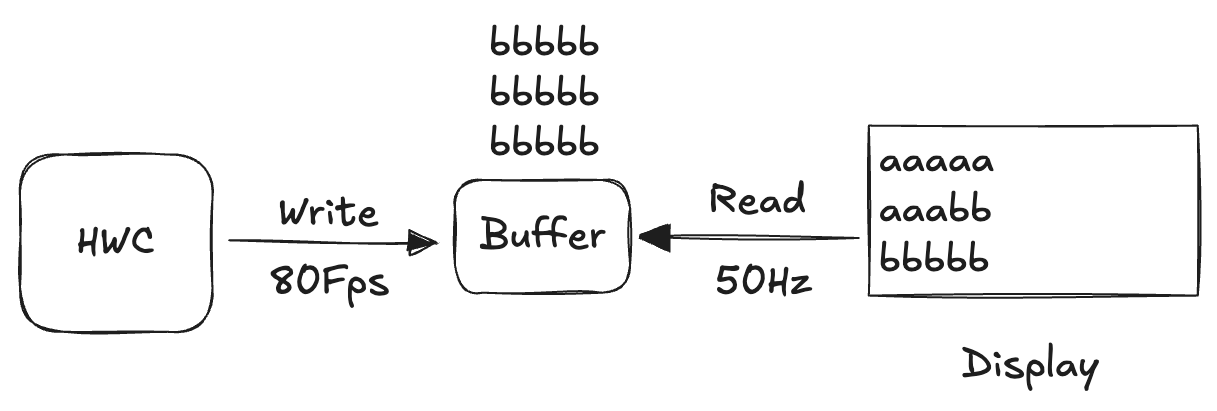

因為軟體產生 frame 的速度太快了，導致螢幕還在更新時，軟體已經在寫入第二幀，也就是 bbbbb...。最終導致螢幕上半部是前一幀的影像、下半部是後一幀的影像。

Double Buffering

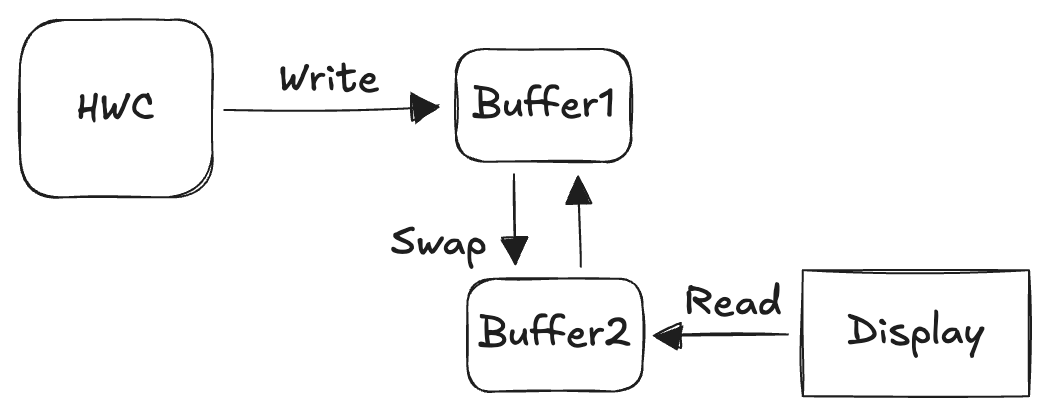

為了解決 Jank 和 Tearing 的問題，Android 引入了 Double Buffering。簡單來說，Double Buffering 就是兩個 buffer，讓軟體先將 frame 畫到其中一個 buffer 上，並讓 display 讀另外一個 buffer，時間到了再交換。

被 Display 使用的叫做 Front Buffer，另外ㄧ個叫做 Back Buffer

為了解決更多問題，Android 又引入了 Triple Buffering。

Swap on VSYNC

那什麼時候交換 buffer 呢？其實就是 VSYNC 訊號發送的時候。

Draw on VSYNC

雖然說 VSYNC 解決了 swapping 的問題，但並沒有解決最核心的問題，就是軟體產生 frame 的速度和螢幕更新速度不一樣。

圖為 Triple Buffering

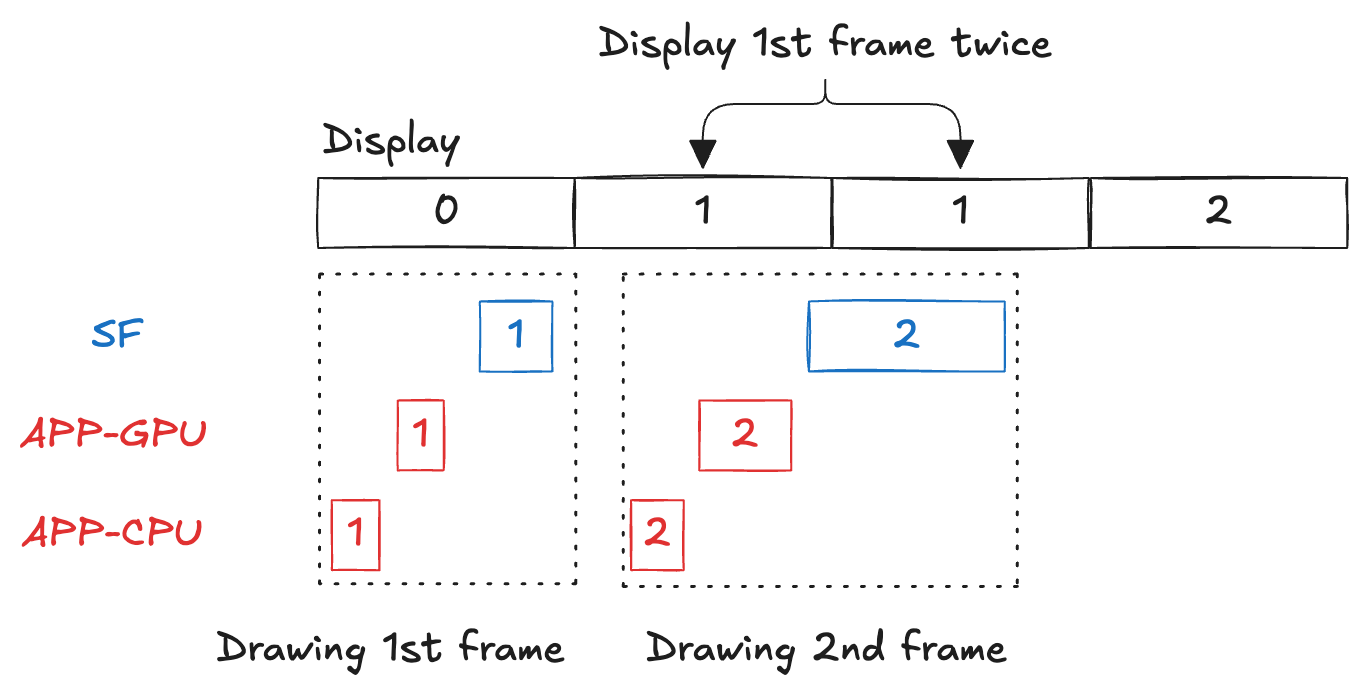

因此， Android 在 VSYNC 訊號發送的時候，會同時通知軟體產生 frame。也就出現了 VSYNC Offset 機制。

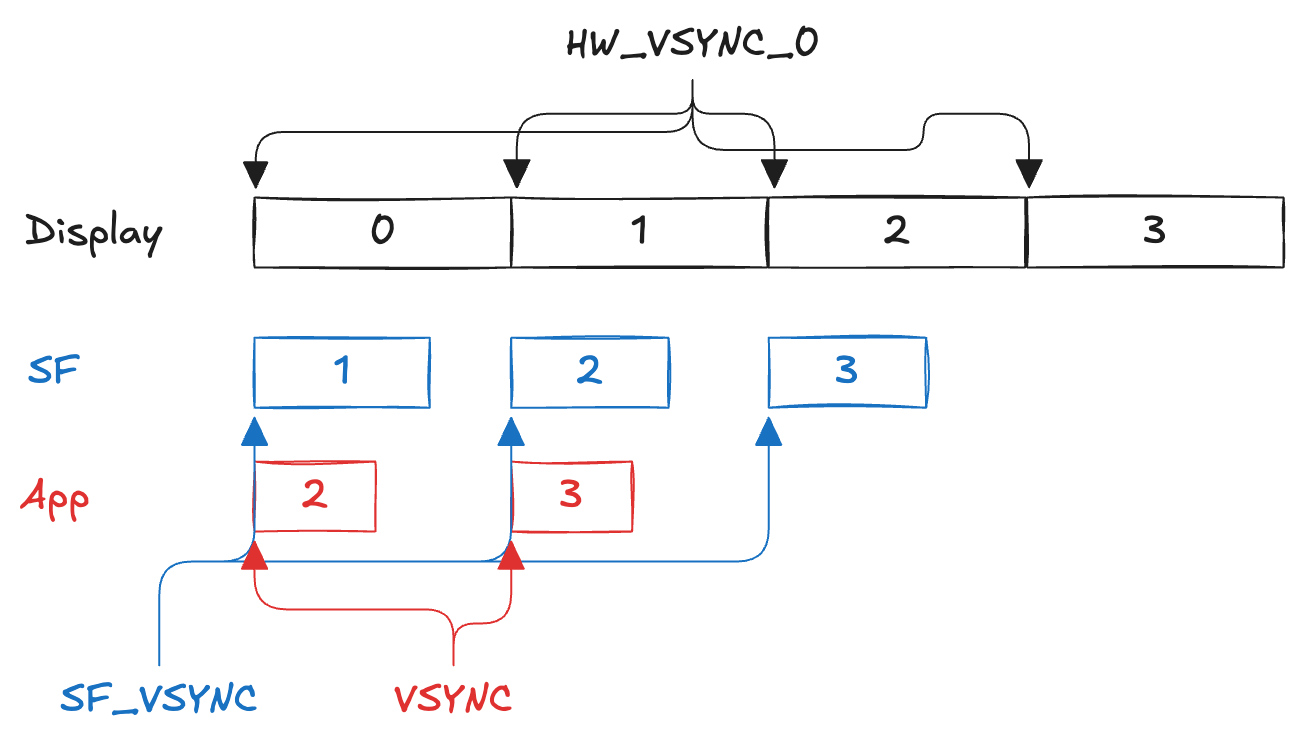

• HW_VSYNC_0: Display 開始畫第 $N$ 張
• VSYNC: 軟體生成第 $N + 2$ 張
• SF_VSYNC: SurfaceFlinger 合成第 $N + 1$ 張

DispSync

如此多得訊號，自然需要一個機制來管理這些訊號。這個機制就是 DispSync。

Source from Android Docs: source.android.com

DispSync 可以追蹤 HW_VSYNC_0 然後幫助軟體和 SurfaceFlinger 排成並利用 VSYNC 和 SF_SYNC 在對的時間點產生 frame。（也就是說，這三個的訓好產生時間不一定是相同的）

Triple Buffering

為了讓效率提高，目前的 Triple Buffering 可以供應兩個 buffer 用來渲染，也就是在第一個 backbuffer 渲染完畢後，可以馬上開始渲染第二個 backbuffer，而不需要等待第一個 backbuffer 渲染完畢。
